Perché i produttori stanno passando a una linea di assemblaggio dei cavi di alimentazione completamente automatizzata
A Linea di assemblaggio del cavo di alimentazione completamente automatizzata sostituisce le stazioni manuali di taglio, spelatura, crimpatura e stampaggio con moduli robotici sincronizzati che spostano un cavo dal filo grezzo a una spina finita e testata in un unico flusso continuo. Questo cambiamento è importante perché la produzione dei cavi di alimentazione è per sua natura ripetitiva e in grandi volumi, e anche piccole incoerenze manuali nella profondità di crimpatura o nella lunghezza di spelatura dei cavi possono portare a guasti sul campo, richieste di garanzia o rifiuto di certificazione.
Il vantaggio principale è la produttività abbinata alla ripetibilità. Una linea automatizzata ben regolata può produrre diverse migliaia di cavi finiti per turno mantenendo tolleranze dimensionali che le stazioni manuali non possono eguagliare in modo coerente. Le fabbriche che convertono da celle semiautomatiche a celle completamente automatizzate riportano comunemente guadagni a due cifre nella produzione giornaliera insieme a un calo misurabile nei tassi di rilavorazione, poiché ogni ciclo di crimpatura, saldatura e stampo segue gli stessi parametri programmati invece di dipendere dall’abilità dell’operatore.
Come a Linea di assemblaggio del cavo di alimentazione completamente automatizzata Funziona

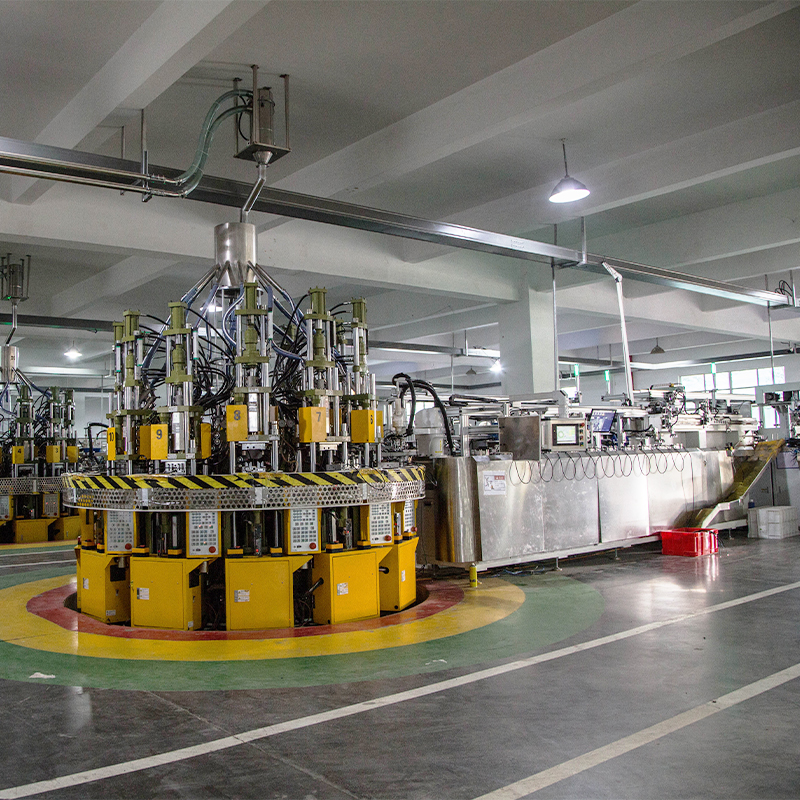

Il processo è organizzato come una sequenza di stazioni dedicate collegate da trasportatori o tavole rotanti, quindi il cordone avanza automaticamente una volta verificata ogni operazione.
Stazioni di processo principali
- Alimentazione del filo e taglio di precisione alla lunghezza del cavo specificata
- Spelatura a doppia estremità per esporre i conduttori senza intaccare i trefoli di rame
- Crimpatura dei terminali o saldatura ad ultrasuoni per un collegamento elettrico sicuro

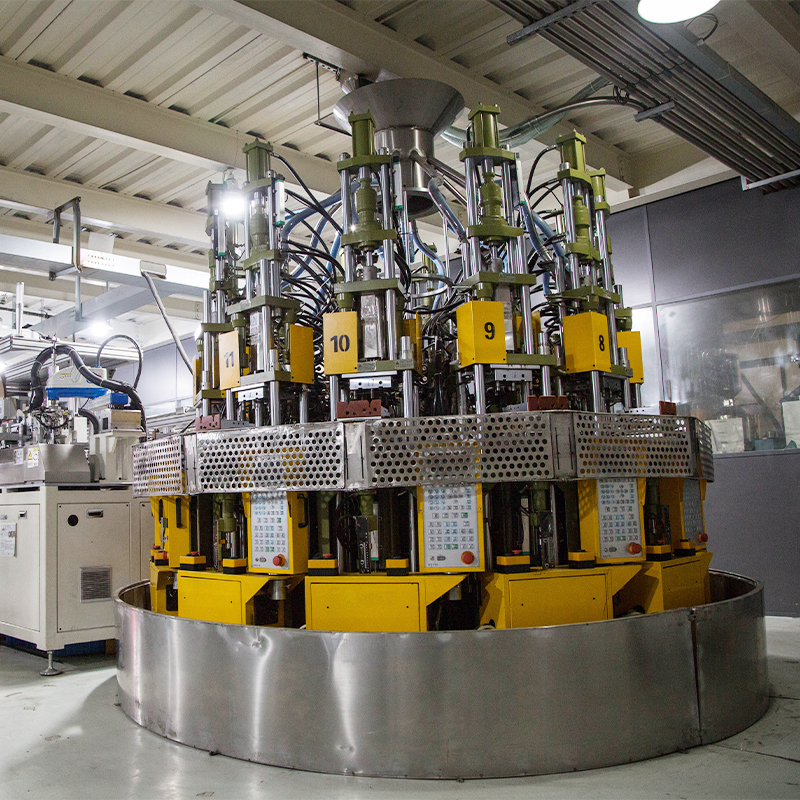

- Stampaggio a iniezione del corpo della spina o assemblaggio meccanico attorno ai terminali crimpati
- Test elettrici in linea, inclusi controlli di continuità, tenuta dielettrica e polarità
- Etichettatura, avvolgimento e confezionamento automatici
Poiché i test vengono integrati direttamente nella linea anziché essere eseguiti come una fase batch offline separata, le unità difettose vengono contrassegnate ed espulse immediatamente, impedendo loro di raggiungere l'imballaggio. Questo controllo di qualità in linea è uno dei motivi principali per cui si preferiscono le linee automatizzate per i cavi che devono soddisfare i requisiti di certificazione UL, VDE, CCC o SAA.
Selezione dei materiali e relativo impatto sulle prestazioni della linea
Una linea automatizzata è affidabile tanto quanto lo è la guaina del cavo e il composto isolante che la attraversa. Composti di PVC incoerenti possono far sì che le stazioni di spelatura lascino isolamenti residui sui conduttori o, al contrario, intacchino il rame, entrambi i quali innescano scarti presso la stazione di test elettrico. Fornitori come Hejin Electronics Technology Co., Ltd. , fondata nel 2010 e che gestisce linee di compounding completamente automatizzate con sei miscelatori interni in una struttura di 20.000 metri quadrati, produce compound in PVC ecologici, ignifughi, isolanti e di rivestimento progettati specificamente per prestazioni stabili su apparecchiature per fili e cavi ad alta velocità, supportando una capacità annua di 120.000 tonnellate.
Abbinando la durezza e l'elasticità del composto della guaina alle impostazioni della lama spelafili si riducono i microtagli sui trefoli dei conduttori, il che a sua volta riduce il tasso di guasto nel test di resistenza dielettrica, spesso la principale fonte di rottami su una linea di cavi di alimentazione.
Misurare l'efficienza della linea: parametri chiave di output
Prima di investire nell’automazione, i produttori in genere confrontano una manciata di indicatori di prestazione tra configurazioni manuali e automatizzate per giustificare il costo di capitale.
| Metrico | Assemblaggio manuale | Linea completamente automatizzata |
|---|---|---|
| Operatori richiesti per linea | 6–10 | 1–2 |
| Consistenza dimensionale | Dipendente dall'operatore | Controllato dal programma, ripetibile |
| Test elettrici in linea | Lotto, offline | Test in linea al 100%. |
Gli impianti che producono su scala industriale illustrano i risultati che può raggiungere l’automazione completa: Cixi Wanneng Electron Co., Ltd. , fondata nel 1995, gestisce una fabbrica intelligente che produce più di 600.000 unità al giorno , supportato da oltre 100 ingegneri e certificazioni tra cui UL, VDE, CCC, SAA, UKCA, CE, RoHS e REACH, al servizio dei clienti di elettrodomestici, apparecchiature mediche e utensili elettrici.
Scelta di una linea automatizzata per diversi tipi di cavo
Non tutti i cavi di alimentazione richiedono gli stessi strumenti. La configurazione della linea deve corrispondere allo standard del connettore e alla sezione del cavo prodotto.
- Gli standard regionali sui connettori (Stati Uniti, UE, Regno Unito, Australia) richiedono ciascuno utensili per stampi e profili di crimpatura dei terminali dedicati
- Le sezioni trasversali dei cavi da 0,5 mm² a calibri più pesanti richiedono impostazioni regolabili della forza di spelatura e crimpatura
- Le applicazioni mediche e industriali spesso richiedono un'ulteriore marcatura di tracciabilità e soglie di tensione di tenuta più rigorose
La piena capacità interna, dalla trafilatura del filo di rame allo stampaggio delle spine, consente a un produttore di regolare rapidamente questi parametri senza attendere componenti esternalizzati, riducendo così i tempi di cambio quando si passa da un tipo di cavo a uno standard di spina.
Domande frequenti
Q1: Quanto spazio occupa a linea di assemblaggio del cavo di alimentazione completamente automatizzata in genere richiedono?
I layout variano in base al numero di stazioni, ma la maggior parte delle configurazioni lineari o rotanti per cavi standard a due e tre conduttori si adattano entro 15-30 metri dall'area di produzione, comprese le zone buffer per le bobine in entrata e l'imballaggio in uscita.
D2: Una linea può gestire più standard di spine, ad esempio il passaggio tra connettori USA e UE?
Sì, a condizione che la linea utilizzi set di stampi a cambio rapido e utensili di crimpatura regolabili; il passaggio in genere richiede una finestra di configurazione definita anziché una riorganizzazione completa, sebbene il tempo esatto dipenda dalla progettazione del fornitore dell'apparecchiatura.
Q3: Cosa causa la maggior parte degli scarti su una linea di cavi di alimentazione automatizzata?
La maggior parte degli scarti è riconducibile a due fonti: composto isolante incoerente che porta a difetti di spellatura e matrici di crimpatura disallineate che causano uno scarso contatto tra terminale e conduttore, entrambi i quali sono progettati per essere rilevati dai test elettrici in linea prima dell'imballaggio.
